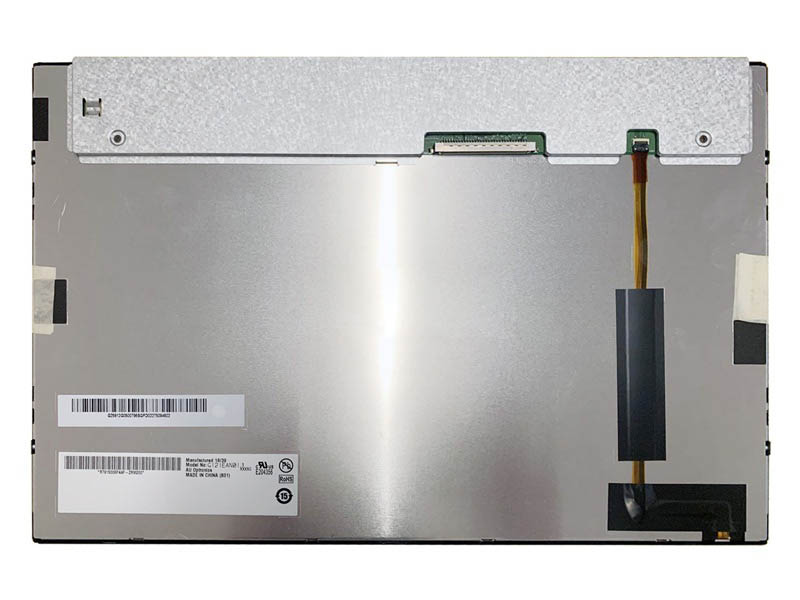

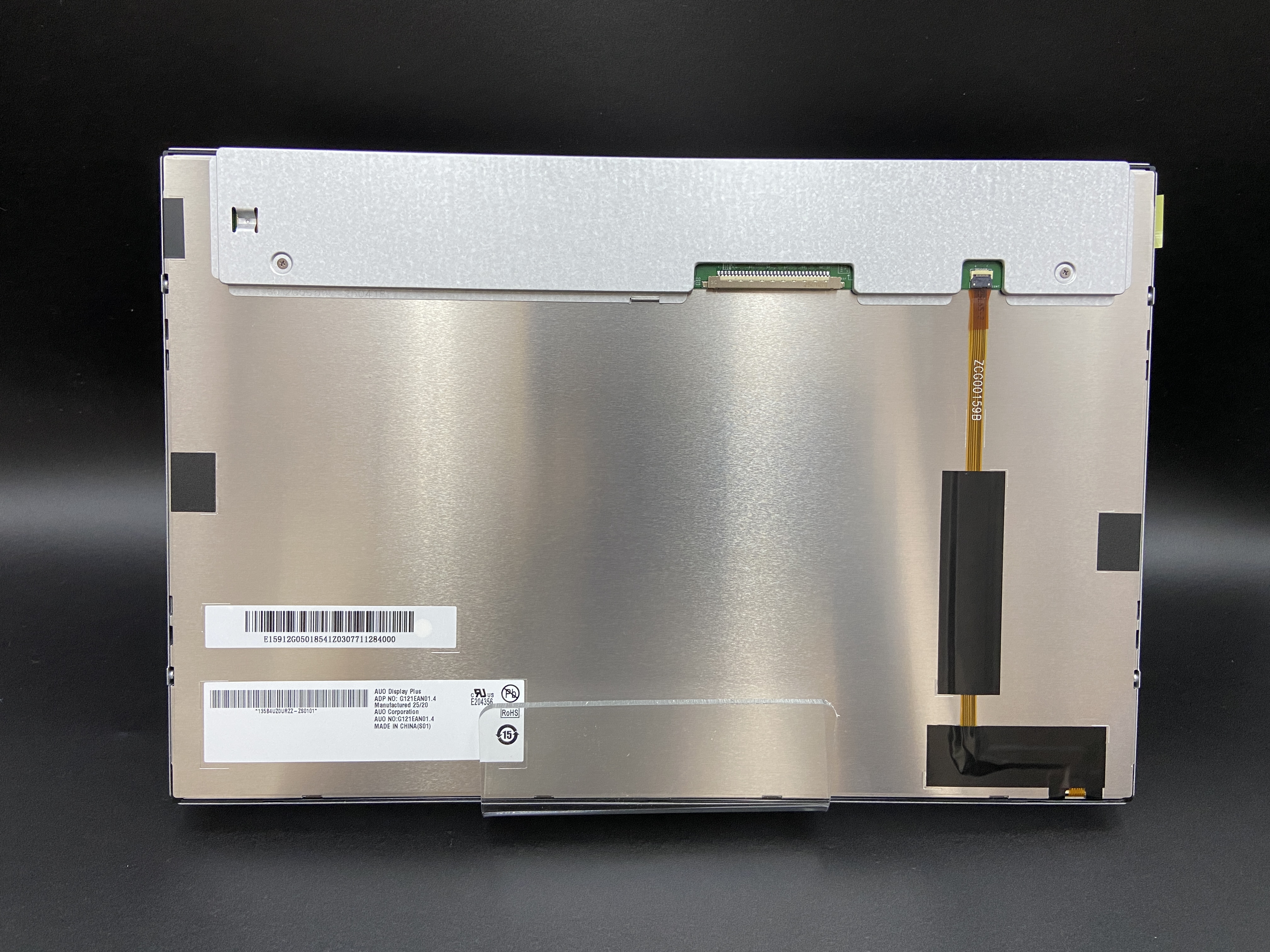

面板品牌

友达(AUO)

面板型号

G121EAN01.4

面板尺寸

12.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,124PPI

像素布局

RGB垂直条状

显示区域

261.12(W)×163.2(H)mm

外观尺寸

278(W)×184(H)×9.64(D)mm

可视区域

264.22(W)×168.12(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

300  cd/m²(Typ.)

对比度

1000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ. (Tr+Td)ms

显示颜色

262K/16.2M,99%sRGB

光源类型

WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

480g(Typ.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：-30～85℃;存储：-30～85℃

友达液晶模组G121EAN01 . 4结构详情

像素特征：

像素数量

1280(RGB)×800,WXGA

点间距

0.068×0.204 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.204×0.204 mm(H×V)[124PPI]

结构尺寸：

显示区域

261.12×163.2 mm(H×V)

可视区域

264.22×168.12 mm(HxV)

外观尺寸

278×184mm(H×V)

外观厚度

6.95/9.64(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:10(H:V)

外观样式

安装孔位：

Side mounting holes(4-M2)on left,right bezel

其它特征：

重量

480g(Typ.)

表面处理

雾面， Hard coating(3H)

友达液晶模组G121EAN01 . 4光学详情

基本信息：

面板亮度

300  cd/m²(Typ.)

对比度

1000:1(Typ.)(运射)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

25(Typ.)(Tr+Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K/16.2M(6-bit/6-bit+FRC)

色温

6485K

亮度变动

1.33(Max.)(5 points)

1931色域：

NTSC比值

73%

sRGB覆盖率

99%

Adobe RGB覆盖率

75%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G121EAN01.4电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

6.06W(Typ.)

友达液晶模组G121EAN01 . 4背光详情

背光特征：

灯管类型

WLED

数量

-

灯管寿命

50K(Min)小时

是否可换

灯管形状

-

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

10.0/12.0/15.0V(Min./Typ./Max.)

电流输入

450mA(Typ.)

功耗

5.4W (Typ.)

友达液晶模组G121EAN01 . 4信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

500mA(Max.)

功耗

1.65W(Max.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义(

庆良

093G30-B0001A-1

1.0 mm

30 pins

1 pcs

LVDS-30P1C8B-105A

友达液晶模组G121EAN01.4包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1

450×375×320

15.50

0.0540

空运卡板

480

24

1150×910×1415

N/A

1.4808

海运卡板

600

30

1150×910×1870

N/A

1.9570

海运HQ卡板

720

36

1150×910×2190

N/A

2.2918
