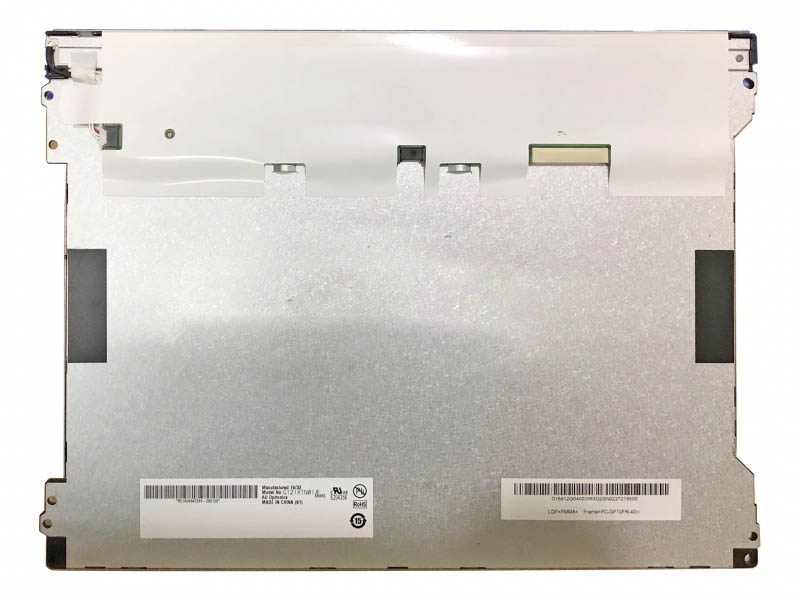

面板品牌 ：友达(AUO) 面板型号 ：G121XN01 V0 面板尺寸 ：12.1英寸 分辨率 ：1024(2)×768(2),XGA,105PPI 显示区域 ：245.76(W)×184.32(H)mm 外观尺寸 ：279(W)×209(H)×9(D)mm 对比度 ：700:1(Typ.)(透射) 可视角度 ：80/80/80/80(Typ.)(CR≥10) 信号接口 ：20 pins LVDS(1 ch,6/8-bit),端子 工作温度： -30～85℃ 生产状态：已停产。
|
面板品牌 |
友达(AUO) |
面板型号 |
G121XN01 V0 |
|
面板尺寸 |
12.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1024(2)×768(2),XGA,105PPI |
像素布局 |
RGBW矩形 |
|
显示区域 |
245.76(W)×184.32(H)mm |
外观尺寸 |
279(W)×209(H)×9(D)mm |
|
开口区域 |
250.8(W)×189.4(H)mm |
表面处理 |
雾面，Hard coating(3H) |
|
显示亮度 |
500 cd/m²(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
推荐视角 |
|
响应时间 |
25/10(Typ.)(Tr/Td)ms |
|
可视角度 |
80/80/80/80(Typ.)(CR≥10) |
显示模式 |
TN,常白显示，透射式 |
|
支持颜色 |
262K/16.2M,70%NTSC |
光源类型 |
WLED [9S2P],50K小时，含LED驱动器 |
|
重量 |
495g(Max.) |
应用产品 |
|
|
帧频率 |
60Hz |
触摸技术 |
无触摸 |
|
接口类型 |
20 pins LVDS(1 ch,6/8-bit),端子 |
||
|
电压供应 |
3.3V(Typ.) |
||
|
应用环境 |
工作温度：-30～85℃;存储温度：-30～85℃ |
||
|
友达液晶模组G121XN01VO结构详情 |
||||
|
像素特征： |
分辨率 |
1024(2)×768(2),XGA |
像素配置 |
RGBW矩形 |
|
点间距(W×H) |
0.120×0.120 mm |
像素间距(W×H) |
0.240×0.240 mm [105PPI] |
|
|
物理尺寸： |
显示尺寸 |
245.76(W)×184.32(H)mm |
外观尺寸 |
279(W)×209(H)mm |
|
可视尺寸 |
250.8(W)×189.4(H)mm |
外观厚度 |
6.0/9.0 (Typ./Max.)mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
4:3 |
外观样式 |
- |
|
|
安装方式： |
Face mounting holes(4-φ3.4,3-R1.7)on left and right bezel |
|||
|
其它细节： |
重量 |
495g(Max.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G121XN01VO光学详情 |
||||
|
基础信息： |
亮度(cd/m²) |
500 (Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
最佳角度 |
- |
响应速度 |
25/10(Typ.)(Tr/Td)ms |
|
|
可视角度 |
80/80/80/80(Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.310;Wy:0.330 |
颜色数量 |
262K/16.2M(6-bit/6-bt+FRC) |
|
色温 |
6638K |
白场变动 |
1.33(Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
71% |
sRGB覆盖率 |
93% |
|
Adobe RGB覆盖率 |
72% |
DCI-P3覆盖率 |
74% |
|
|
Rec.2020覆盖率 |
53% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G121XN01VO电子详情 |
|
|
刷新频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
功率总耗： |
9.15W(Typ.) |
|
友达液晶模组G121XN01V0信号详情 |
||||||
|
信号电气： |
输入电流 |
590/710mA(Typ./Max.) |
输入电压 |
3.3V(Typ.) |
||
|
功率消耗 |
1.95/2.34W(Typ./Max.) |
信号接口 |
LVDS(1 ch,6/8-bit) |
|||
|
接口特征： |
位置 |
背面 |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
信盛精工 |
MSB240420E |
1.25 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-080B |
|
|
友达液晶模组G121XN01VO发光详情 |
||||||
|
光源特征： |
灯管类型 |
WLED |
数量 |
9S2P |
位置 |
侧入式光源(J顶部) |
|
可换性 |
Replaceable |
灯管形状 |
2串 |
灯管寿命 |
50K(Min.)小时 |
|
|
灯管电气： |
输入电压 |
27.81/36V(Typ./Max.) |
输入电流 |
110mA(Typ.) |
||
|
功率消耗 |
6.12/7.92W (Typ./Max.) |
|
||||
|
接口特征： |
位置 |
|
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
脚距 |
脚即数 |
数量 |
脚定义 |
|
恩得利 |
3808K-F05N-02R |
1.25 mm |
5 pins |
1 pcs |
|
|
|
灯管驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电压 |
10.8/12.0/12.6V(Min./Typ.Max. |
输入电流 |
600mA (Typ.) |
||
|
功率消耗 |
7.2/10.0W(Typ./Max.) |
|||||
|
友达液晶模组G121XN01V0包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
20 |
1 |
570×320×420 |
14.80 |
0.0766 |
|
