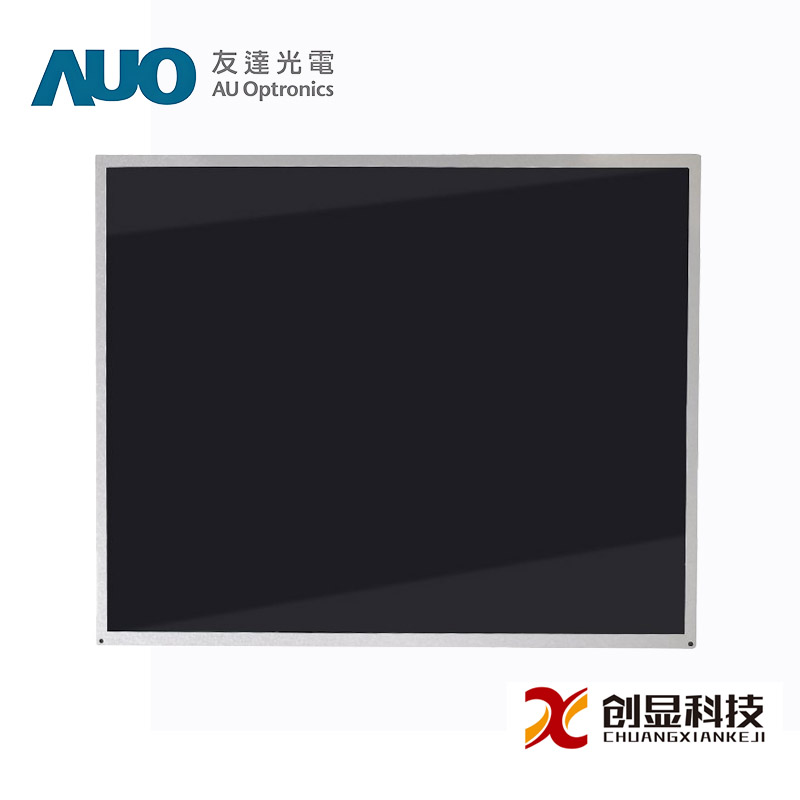

面板品牌

友达(AUO)

面板型号

A104SN03 V1

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

228.4(W)×175.4(H)×6.5(D)mm

可视区域

213.2(W)×160.4(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

350  cd/m²(Typ.)

对比度

500:1(Typ.)(TM)

可视角度

75/75/50/60(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

30 (Typ.)(Tr+Td)ms

显示颜色

262K/16.7M,50%NTSC

光源类型

3S12PWLED,10K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

400±20g

面板应用

信号接口

TL(1 ch,6/8-bit)+SPI,60 pins,FPC

驱屏电压

3.3/11/15/-7V(Typ)(VCC/AVDD/VGH/VGL)

工作环境

工作：-10～60℃;存储：-20～70℃

友达液晶模组A104SN03 V1结构特征

面板尺寸：

10.4英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

800(RGB)×600,SVGA

RGB垂直条状

0.264×0.264  [96PPI]

0.088×0.264

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

211.2(H)×158.4(V)

213.2(H)×160.4(V)

228.4(H)×175.4(V)

6.2±0.3 mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

4:3(H:V)

-

安装方式：

Without

其它详情：

重量

表面防护

表面处理

400±20g

雾面， Hard coating(3H)

友达液晶模组A104SN03 V1光学特征

面板亮度

可视角度(L/R/U/D)

  反应时间(ms)

350cd/m²(Typ.)

75/75/50/60(Typ.)(CR≥10)

  30  (Typ.)(Tr+Td)

基本信息：

视角方向

工作模式

  对比度

6 o'clock

TN,常白显示，透射式

  500:1(Typ.)(透射)

色温

显示颜色

  白色色度

显示颜色：

5598K

262K/16.7M(6-bit/6-bit+Dithering)

  X:0.330;Y:0.350

NTSC比值

sRGB覆盖率

  Adobe RGB覆盖率

52%

68%

  53%

1931色域：

DCI-P3覆盖率

Rec.2020覆盖率

  色域说明

53%

39%

  sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

白场变动：:1.25/1.33(Typ./max.)(9 points)

友达液晶模组A104SN03 V1电子特征

翻转扫描：

No

工作频率：

60Hz

功率消耗：

3.4W(Max.)

时序控制(T-CON):

Embedded T-CON

友达液晶模组A104SN03 V1背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源

3S12P

阵列

10K(Min.)

No

WLED电气：

电压供应

电流供应

功率消耗

8.8/10.0/10.7V(Min./Typ./Max.)

300mA(Typ.)

3.0/3.21W (Typ./Max.)

接口特征：

位置

背光驱动

类型

无

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

朝富

JT1025-1021

2 pins

1 pcs

BLE-2PINS-AC

友达液晶模组A104SN03 V1信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3/11/15/-7V(Typ.)(VCC/AVDD/VGH/VGL)

10/24/0.4/-0.4mA(Typ.)(ICC/IDD/IGH/IGL)

0.43W  (Typ.)

信号逻辑电压：

GND≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

信号系统

类型

TL(1ch,6/8-bit)+SPI

FPC

FPC详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

0.5 mm

60 pins

1 pcs

友达液晶模组A104SN03 V1包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m²)

备注

纸箱

20

1

483×296×355

11.00

0.0508
