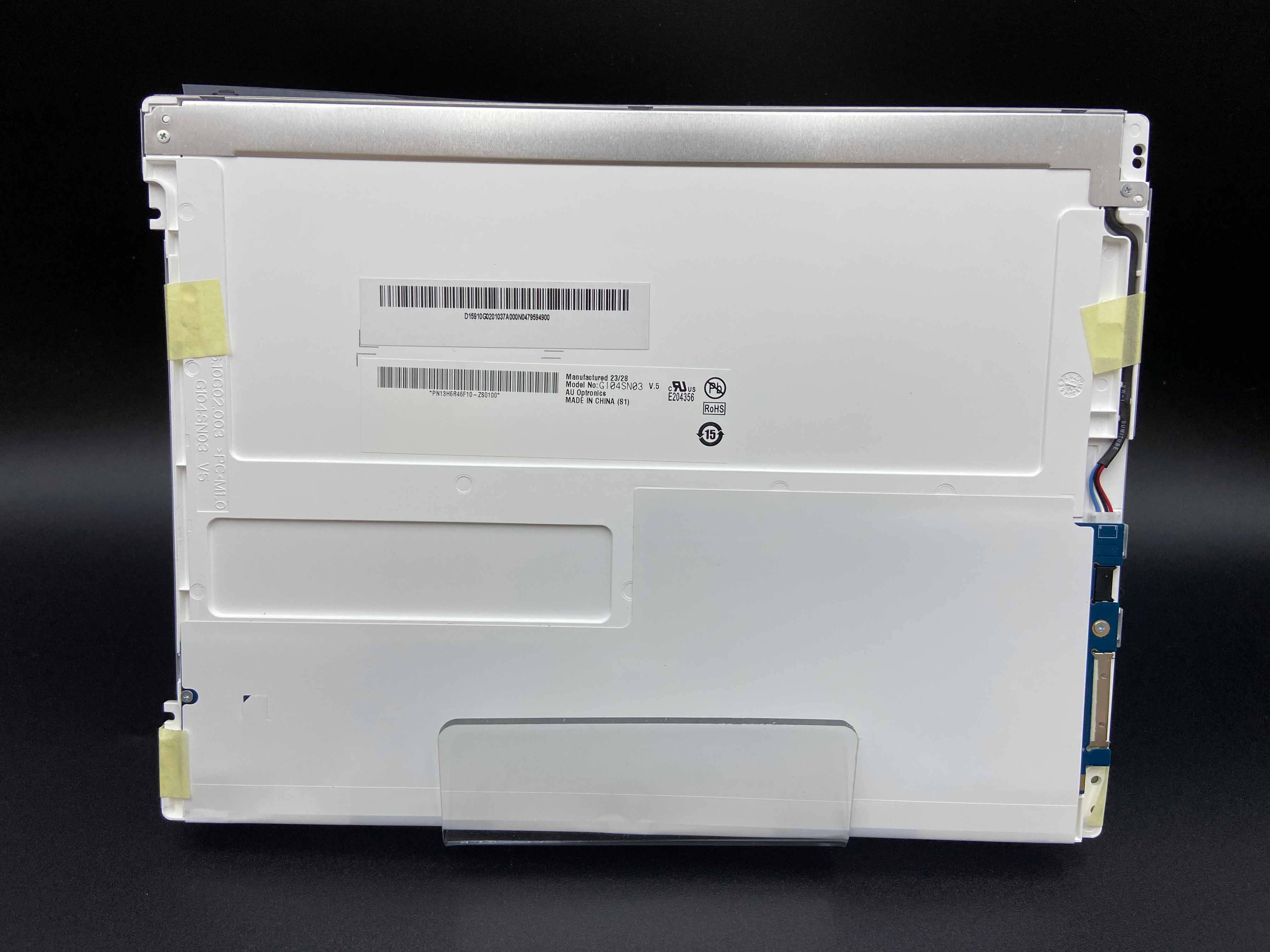

面板品牌 ：友达(AUO) 面板型号 ：G104SN03 V5 面板尺寸 ：10.4英寸 分辨率 ：800(RGB)×600,SVGA,96PPI 显示区域 ：211.2(W)×158.4(H) mm 外观尺寸 ：236(W)×176.9(H)×6(D)mm 对比度 ：500: 1 (Typ.) [透射] 可视角度 ：80/80/60/70(Typ.)(CR=10) 信号接口 ： LVDS 工作温度： -20 ~ 70°C 生产状态：量产中。
|
面板品牌 |
友达(AUO) |
面板型号 |
G104SN03 V5 |
|
面板尺寸 |
10.4英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
800(RGB)×600,SVGA,96PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
211.2(W)×158.4(H)mm |
外观尺寸 |
236(W)×176.9(H)×6(D)mm |
|
开口尺寸 |
214.8(W)×162.0(H)mm |
表面处理 |
雾面， Hard coating(3H) |
|
面板亮度 |
230 cd/m²(Typ.) |
对比度 |
500:1(Typ.)(TM) |
|
可视角度 |
80/80/60/70(Typ.)(CR=10) |
工作模式 |
TN,常白显示，透射式( |
|
视角方向 |
6 o'clock |
反应时间 |
10/5(Typ.)(Tr/Td) |
|
显示颜色 |
262K/16.2M,50%NTSC |
光源类型 |
3 strings WLED,25K小时，含LED驱动器 |
|
工作频率 |
60Hz |
触摸屏 |
无触摸 |
|
面板重量 |
280g(Typ.) |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,6/8-bit),20 pins,端子 |
||
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作： -20～70°℃;存储： -20～70℃ |
||
|
友达液晶模组G104SN03 V5结构详情 |
||||
|
像素特征： |
像素数量 |
800(RGB)×600,SVGA |
点间距 |
0.088×0.264 mm(HxV) |
|
像素布局 |
RGB垂直条状 |
像素间距 |
0.264×0.264 mm(H×V)[96PPI] |
|
|
结构尺寸： |
显示区域 |
211.2×158.4 mm(HxV) |
可视区域 |
214.8×162.0 mm(H×V) |
|
外观尺寸 |
236×176.9mm(HxV) |
外观厚度 |
5.7±0.3 mm |
|
|
外观特征： |
外观形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比 |
4:3(H:V) |
外观形状 |
|
|
|
安装孔位： |
Face mounting holes(4-Φ2.5,2-R1.25)on left,right bezel |
|||
|
其它特征： |
重量 |
280g(Typ.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G104SN03 V5光学详情 |
||||
|
基本信息： |
面板亮度 |
230 cd/m²(Typ.) |
对比度 |
500:1(Typ.)(透射) |
|
可视角度 |
80/80/60/70 (Typ.)(CR=10) |
光学模式 |
TN,常白显示，透射式 |
|
|
视角方向 |
6 o'clock |
反应时间 |
10/5(Typ.)(Tr/Td)(ms) |
|
|
色彩性能： |
白色色度 |
Wx:0.310;Wy:0.330 |
显示颜色 |
262K/16.2M(6-bit/6-bt+FRC) |
|
色温 |
6638K |
亮度变动 |
1.33/154(Typ./Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
50% |
sRGB覆盖率 |
69% |
|
Adobe RGB覆盖率 |
52% |
DCI-P3覆盖率 |
52% |
|
|
Rec.2020覆盖率 |
37% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G104SN03 V5电子详情 |
|
|
工作频率： |
60Hz |
|
翻转扫描： |
翻转(180°) |
|
功率消耗： |
3.50W(Typ.) |
|
友达液晶模组G104SN03 V5背光详情 |
||||||
|
背光特征： |
灯管类型 |
WLED |
是否可换 |
Replaceable |
灯管寿命 |
25K(Min.)小时 |
|
数量 |
3 strings |
灯管形状 |
3串 |
位置 |
侧入式光源 |
|
|
灯管电气： |
电压输入 |
26.0/29.2V(Typ./Max.) |
电流输入 |
25mA(Typ.) |
||
|
功耗 |
1.95W(Typ.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
- |
灯管驱动 |
含LED驱动器 |
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
恩得利 |
3808K-F05N-02R |
1.25 mm |
5 pins |
1 pcs |
|
|
|
驱动电气： |
电压输入 |
10.8/12.0/12.6V(Min./Typ./Max.) |
电流输入 |
0.2A (Typ.) |
||
|
功耗 |
2.44W (Typ.) |
|||||
|
友达液晶模组G104SN03 V5信号详情 |
||||||
|
信号系统： |
LVDS(1 ch,6/8-bit) |
信号逻辑电压 |
|
|||
|
信号电气： |
电压输入 |
3.3V(Typ.) |
电流输入 |
320mA(Typ.) |
||
|
功耗 |
1.06W(Typ.) |
|||||
|
接口特征： |
类型 |
端子 |
位置 |
- |
|
|
|
端子详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
|
信盛精工 |
MSB24013P20HA |
1.0 mm |
20 pins |
1 pcs |
LVDS-20P1C8B-080A |
|
|
友达液晶模组G104SN03 V5包装详情 |
||||||
|
包装类型 |
片/包装 |
箱 数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
30 |
1 |
448×402×350 |
13.00 |
0.0630 |
|
