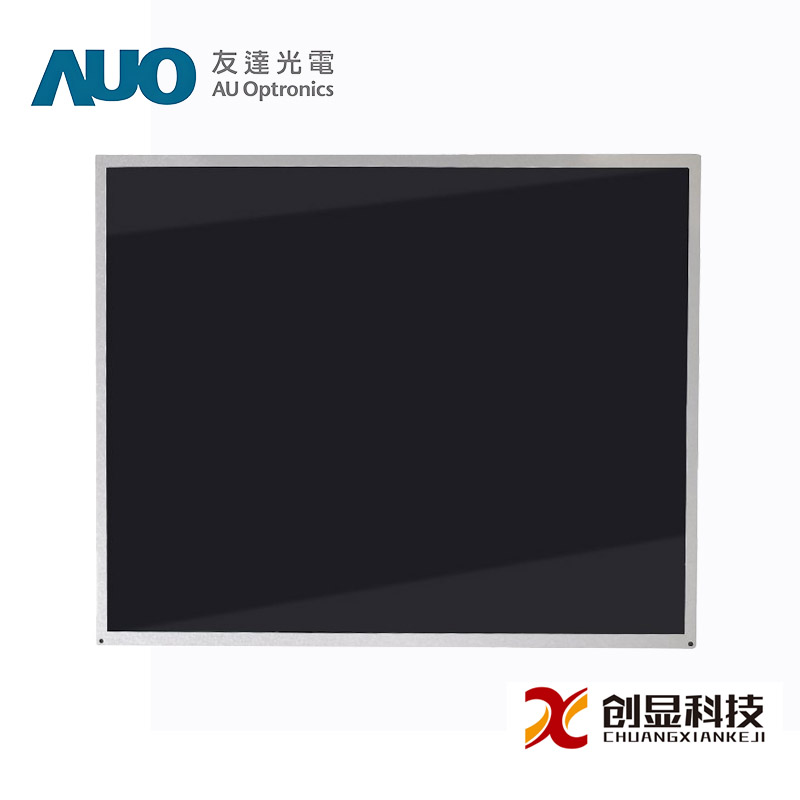

面板品牌

友达(AUO)

面板型号

G104STN01.0

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液品模组

分辨率

800(RGB)×600,SVGA,96PPI

像素布局

RGB垂直条状

显示区域

211.2(W)×158.4(H)mm

外观尺寸

243(W)×184(H)×7(D)mm

开口区域

214.8(W)×162.7(H)mm

表面处理

雾面， Hard coating(3H)

显示亮度

400  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

推荐视角

6 o'clock

响应时间

10/5(Typ.)(Tr/Td)ms

可视角度

80/80/60/70(Typ.)(CR≥10)

显示模式

TN,常白显示，透射式

支持颜色

262K/16.2M,50%NTSC

光源类型

WLED [8S2P],50K小时，含LED驱动器

重量

365g(Typ.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

20 pins LVDS(1 ch,6/8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度： -30～80℃;存储温度： -30～80℃

友达液晶模组G104STN01.0结构详情

像素特征：

像素数量

800(RGB)×600,SVGA

点间距

0.088×0.264 mm(HxV)

像素布局

RGB垂直条状

像素间距

0.264×0.264 mm(H×V)[96PPI]

结构尺寸：

显示区域

211.2×158.4 mm(H×V)

可视区域

214.8×162.7 mm(H×V)

外观尺寸

243×184mm(H×V)

外观厚度

6.5±0.5mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观样式

-

安装孔位：

Face mounting holes(2-D3.5,2-R1.75)on left,right bezel

其它特征：

重量

365g (Typ.)

表面处理

雾面，Hard coating(3H)

友达液晶模组G104ST N01 . 0光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

700:1(Typ.)(透射)

可视角度

80/80/60/70  (Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

视角方向

6 o'clock

反应时间

10/5(Typ.)(Tr/Td)ms

色彩性能：

白色色度

Wx:0.310;Wy:0.330

显示颜色

262K/16.2M(6-bit/6-bt+FRC)

色温

6638K

亮度变动

1.33(Max.)(5 points)

1931色域：

NTSC比值

54%

sRGB覆盖率

74%

Adobe RGB要盖率

56%

DCI-P3覆盖率

56%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G104STN01.0电子详情

工作频率：

60Hz

翻转扫描：

翻转(180°)

功率消耗：

4.38W(Typ.)

友达液晶模组G104STN01 . 0背光详情

背光特征：

灯管类型

WLED

数量

8S2P

灯管寿命

50K(Min.)小时

是否可换

Replaceable

灯管形状

2串

位置              侧入式光源(底部)

灯管电气：

电压输入

26.4/28.8V(Typ./Max.)

电流输入

50mA  (Typ.)

功耗

2.72W(Typ.)

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

恩得利

3808K-F05N-02R

1.25 mm

5 pins

1 pcs

驱动电气：

电压输入

12.0V(Typ.)

电流输入

0.24A  (Typ.)

功耗

2.88W  (Typ.)

友达液晶模组G104STN01.0信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

320mA(Typ.)

功耗

1.5W(Max.)

接口特征：

类型

端子

位置

-

端子详情：

品牌

型号

脚间距

脚数

数量               接口定义

信盛精工

MSB24013P20HA

1.0 mm

20 pins

1 pcs

LVDS-20P1C8B-080A

友达液晶模组G104STN01.0包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1

477×290×360

11.50

0.0498

空运卡板

640

32

1180×980×1575

381.00

1.8213

海运卡板

800

40

1180×980×2070

486.00

2.3937

海运HQ卡板

960

48

1180×980×2430

578.00

2.8101
