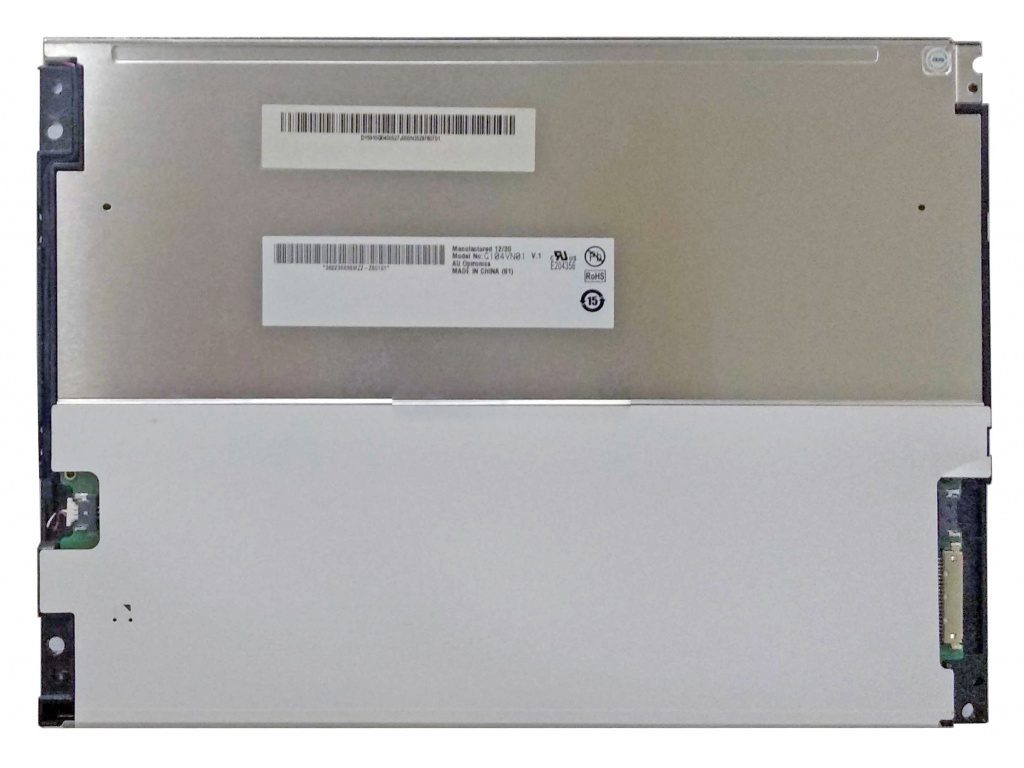

![[dede:field.shorttitle/]](/static/allimg/250915/091511202313H4.png)
面板品牌 ：友达(AUO) 面板型号 ：G104VN01 V1 面板尺寸 ：10.4英寸 分辨率 ：640(RGB)×480, VGA, 76PPI 显示区域 ：211.2(W)×158.4(H) mm 外观尺寸 ：243(W)×176.6(H)×8.5(D) mm 对比度 ：700 : 1 (Typ.) (透射) 可视角度 ：80/80/60/80 (Typ.)(CR≥10) 信号接口 ：LVDS (1 ch, 6/8-bit) , 端子 , 20 pins 工作温度： -30 ~ 85 °C 生产状态：已停产。
|
面板品牌 |
友达(AUO) |
面板型号 |
G104VN01 V1 |
|
面板尺寸 |
10.4英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
640(RGB)×480,VGA,76PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
211.2(W)×158.4(H)mm |
外观尺寸 |
243(W)×176.6(H)×8.5(D)mm |
|
可视尺寸 |
214.8(W)×162.4(H)mm |
表面处理 |
雾面， Hard coating(3H) |
|
亮度(cd/m²) |
450(Typ.) |
对比度 |
700:1(Typ.)[透射] |
|
最佳角度 |
6 o'clock |
光学模式 |
TN,常白显示，透射式 |
|
可视角度 |
80/80/60/80 (Typ.)(CR≥10) |
响应速度 |
20/10(Typ.)(Tr/Td)ms |
|
颜色数量 |
262K/16.2M,45%NTSC |
背光类型 |
8S2P WLED,50K小时，含LED驱动器 |
|
屏幕重量 |
350g(Typ.) |
适用于 |
|
|
刷新频率 |
60Hz |
触摸功能 |
无触摸 |
|
信号系统 |
LVDS(1 ch,6/8-bit),端子，20 pins |
||
|
供应电压 |
3.3V(Typ.) |
||
|
最大额定 |
工作温度： -30～85℃ 存储温度： -30～85℃ |
||
|
友达液晶模组G104VN01V1结构详情 |
||||
|
像素特征： |
分辨率 |
640(RGB)×480,VGA |
像素配置 |
RGB垂直条状 |
|
点间距(W×H) |
0.110×0.330 mm |
像素间距(W×H) |
0.330×0.330 mm [76PPI] |
|
|
结构尺寸： |
显示尺寸 |
211.2(W)×158.4(H)mm |
外观尺寸 |
243(W)×176.6(H)mm |
|
可视尺寸 |
214.8(W)×162.4(H)mm |
外观厚度 |
8.5±0.5 mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
风景肖像 |
风景模式 |
|
宽高比(W:H) |
4:3 |
外观形状 |
- |
|
|
安装方式： |
Face mounting holes(1-Φ3.4,3-R1.7)on left,right bezel |
|
||
|
其它详情： |
重量 |
350g(Typ.) |
表面处理 |
雾面， Hard coating(3H) |
|
友达液晶模组G104VN01V1光学详情 |
||||
|
基本信息： |
亮度(cd/m²) |
450(Typ.) |
对比度 |
700:1(Typ.)(透射) |
|
最佳角度 |
6 o'clock |
响应速度 |
20/10(Typ.)(T/Td)(ms) |
|
|
可视角度 |
80/80/60/80 (Typ.)(CR≥10) |
光学模式 |
TN,常白显示，透射式 |
|
|
色彩性能： |
色度 |
Wx:0.310;Wy:0.330 |
颜色数量 |
262K/16.2M(6-bit/6-bt+FRC) |
|
色温 |
6638K |
白场变动 |
1.33(Max.)(5 points) |
|
|
1931色域： |
NTSC比值 |
44% |
sRGB覆盖率 |
62% |
|
Adobe RGB覆盖率 |
46% |
DCI-P3覆盖率 |
46% |
|
|
Rec.2020覆盖率 |
33% |
色域说明 |
sRGB(Rec.709,BT.709),Rec.2020(BT.2020) |
|
|
友达液晶模组G104VN01V1电子详情 |
|
刷新频率：60Hz |
|
翻转扫描：翻转(180°) |
|
功率总耗：5.4W(Typ.) |
|
友达液晶模组G104VN01V1信号详情 |
||||||
|
信号电气： |
输入电流 |
280mA(Typ.) |
输入电压 |
3.3V(Typ.) |
||
|
功耗 |
0.924W(Typ.) |
信号接口 |
LVDS(1 ch,6/8-bit) |
|||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
信盛精工 |
MSB24013P20HA |
1 pcs |
1.0 mm |
20 pins |
LVDS-20P1C8B-080A |
|
|
友达液晶模组G104VN01V1发光详情 |
||||||
|
灯管特征： |
灯管类型 |
WLED |
背光可换性 |
Replaceable |
位置 |
侧入式光源(底部) |
|
数量 |
8S2P |
灯管形状 |
2串 |
寿命 |
50K(Min.)小时 |
|
|
灯管电气： |
输入电流 |
80mA (Typ.) |
输入电压 |
25.5/29.2V(Typ./Max.) |
||
|
功耗 |
4.1W(Typ.) |
|||||
|
接口特征： |
位置 |
- |
类型 |
端子 |
||
|
接口详情： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
恩得利 |
3808K-F05N-02R |
1 pcs |
1.25 mm |
5 pins |
|
|
|
背光驱动： |
含LED驱动器 |
|||||
|
驱动电气： |
输入电流 |
0.37A (Typ.) |
输入电压 |
10.8/12.0/12.6V(Min./Typ./Max.) |
||
|
功耗 |
4.44W(Typ.) |
|||||
|
友达液晶模组G104VN01V1包装详情 |
||||||
|
包装类型 |
片/包装 |
箱数 |
包装长宽高(mm) |
毛重(Kgs) |
体积(m³) |
备注 |
|
纸箱 |
20 |
1 |
483×285×355 |
10.00 |
0.0489 |
|
