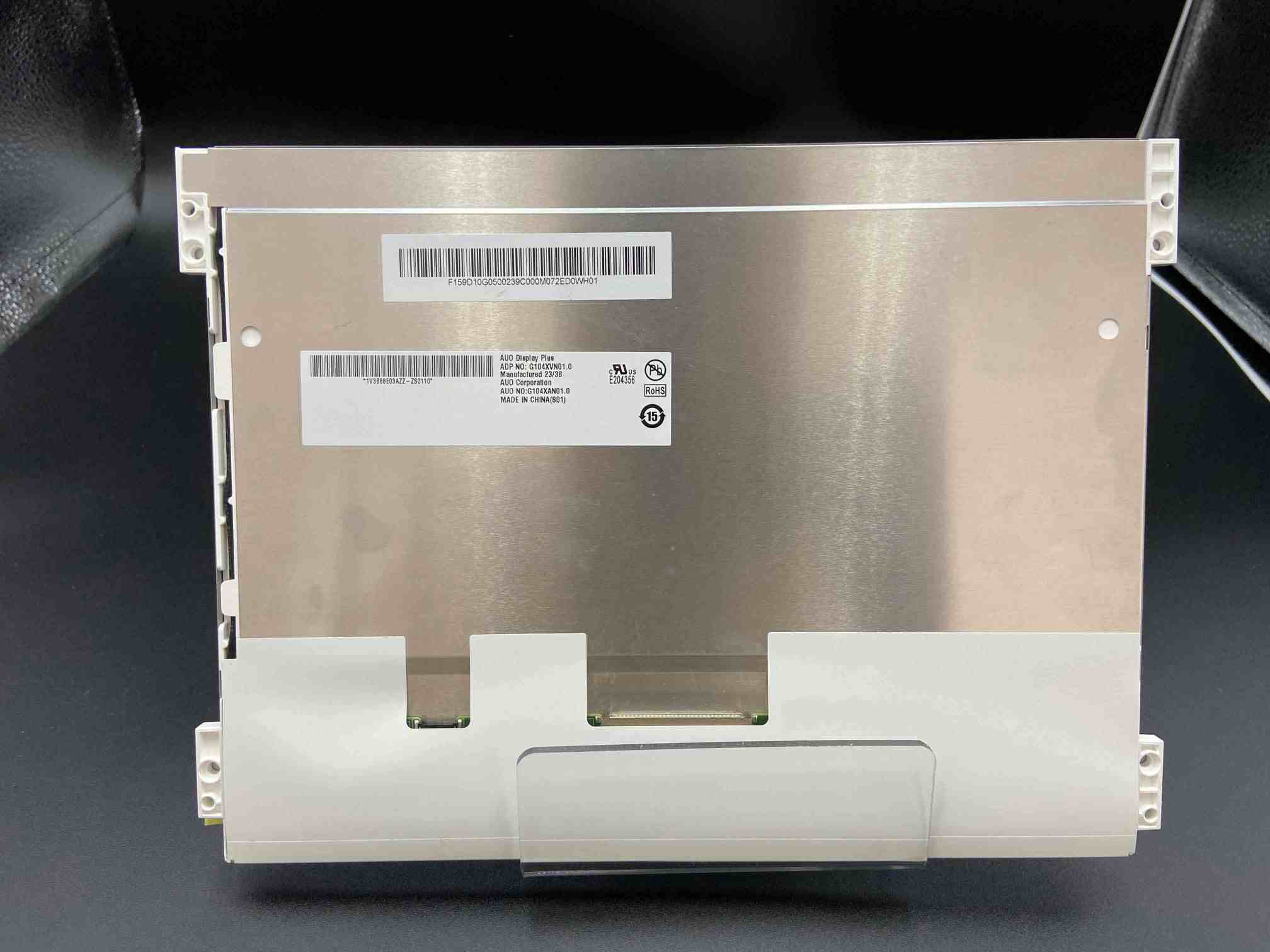

面板品牌

友达(AUO)

面板型号

G104XVN01.0

面板尺寸

10.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1024(RGB)×768,XGA,123PPI

像素布局

RGB垂直条状

显示区域

210.4(W)×157.8(H)mm

外观尺寸

238.6(W)×175.8(H)×7(D)mm

开口尺寸

215.4(W)×161.8(H)mm

表面处理

雾面，Hard coating(3H)

面板亮度

470  cd/m²(Typ.)

对比度

3000:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

PSA,常黑显示，透射式

视角方向

全视角

反应时间

20/10(Typ.)(Tr/Td)

显示颜色

262K/16.2M,60%NTSC

光源类型

2 strings WLED,50K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

295g(Typ.)

面板应用

信号接口

LVDS(1 ch,6/8-bit),30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：-30～80℃;存储：-30～80℃

友达液晶模组G104XV N01 . 0结构详情

像素特征：

像素数量

1024(RGB)×768,XGA

点间距

0.0685×0.2055 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.2055×0.2055 mm(H×V)[123PPI]

结构尺寸：

显示区域

210.4×157.8 mm(H×V)

可视区域

215.4×161.8 mm(H×V)

外观尺寸

238.6×175.8mm(H×V)

外观厚度

6.5±0.5 mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观样式

安装孔位：

Face mounting holes(4-φ2.8)on left,right bezel

其它特征：

重量

295g(Typ.)

表面处理

雾面，Hard coating(3H)

友达液晶模组G104XVN01.0光学详情

基本信息：

面板亮度

470  cd/m²(Typ.)

对比度

3000:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

PSA,常黑显示，透射式

视角方向

全视角

反应时间

20/10(Typ.)(Tr/Td)ms

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

262K/16.2M(6-bit/6-bit+FRC)

色温

6485K

亮度变动

1.25/1.33(Typ./Max.)(5 points)

1931色域：

NTSC比值

60%

sRGB覆盖率

84%

Adobe RGB覆盖率

63%

DCI-P3覆盖率

63%

Rec.2020覆盖率

45%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G104XVN01.0电子详情

工作频率：

60Hz

翻转扫描：

翻转(180°)

功率消耗：

6.0W

友达液晶模组G104XVN01.0背光详情

背光特征：

灯管类型

WLED

数量

2 strings

灯管寿命

50K(Min.)小时

是否可换

No

灯管形状

2串

位置

侧入式光源

灯管电气：

电压输入

29.7/32.4V(Typ./Max.)

电流输入

80mA(Typ.)

功耗

4.75/5.47W(Typ./Max.)

接口特征：

类型

端子

位置

-

灯管驱动

含LED驱动器

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

恩得利

3808K-F05N-02R

1.25 mm

5 pins

1 pcs

驱动电气：

电压输入

12.0V  (Typ.)

电流输入

0.5A(Typ.)

功耗

6.0W(Typ.)

友达液晶模组G104XVN01.0信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V  (Typ.)

电流输入

300mA(Typ.)

功耗

0.99W(Typ.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-XPB30SRLA-HF11

1.0 mm

30 pins

1 pcs

友达液晶模组G104XVN01.0包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)             备注

纸箱

40

1

458×412×368

15.50

0.0694
