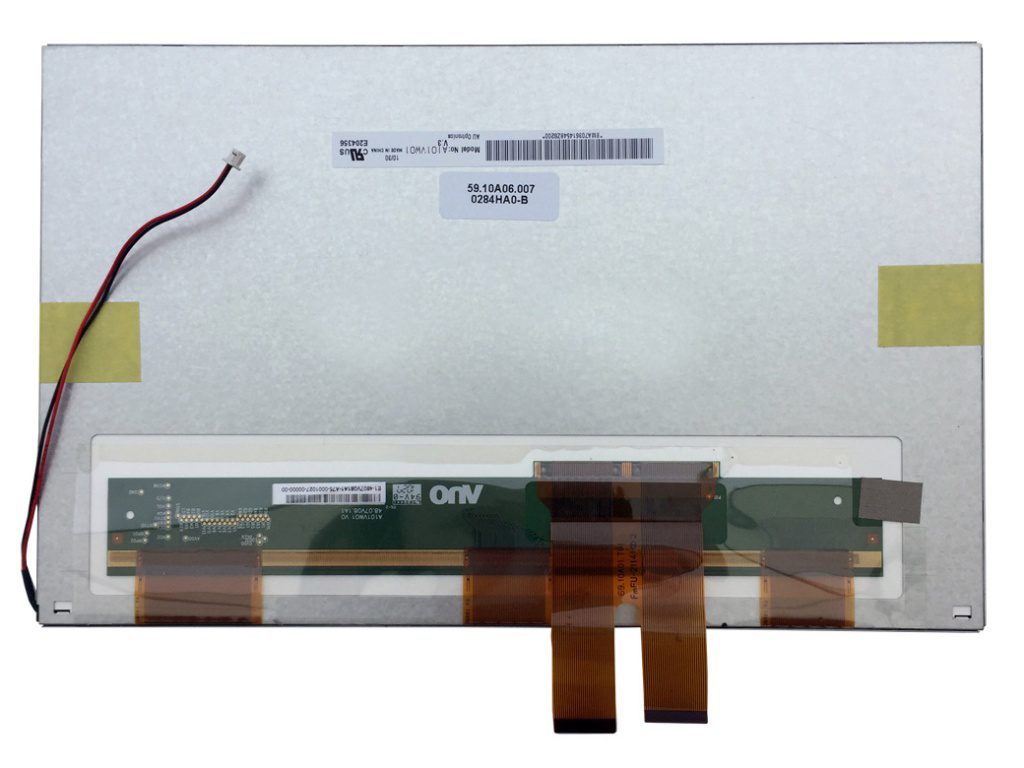

面板品牌

友达(AUO)

面板型号

A101VW01 V3

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

800(RGB)×480,WVGA,92PPI

像素布局

RGB垂直条状

显示区域

219.6(W)×131.76(H)mm

外观尺寸

235(W)×145.9(H)×5.59(D)mm

可视尺寸

221.6(W)×133.76(H)mm

表面处理

雾面

亮度(cd/m²)

300(Typ.)

对比度

500:1(Typ.)[透射]

最佳角度

6 o'clock

光学模式

TN,常白显示，透射式

可视角度

65/65/45/65(Typ.)(CR≥10)

响应速度

12/18(Typ.)(Tr/Td)ms

颜色数量

262K,48%NTSC

背光类型

3S11P WLED,20K小时，无驱动

屏幕重量

315g

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

Parallel RGB(1ch,6-bit),FPC,60 pins

供应电压

3.3/8.8/15/-7.0V(Typ.)(VCC/AVDD/VGH/VGL)

最大额定

工作温度： -10～60℃ 存储温度： -20～70℃

友达液晶模组A101Vw01V3结构特征

面板尺寸：

10.1英寸

像素特征：

像素数量

像素布局

像素间距(mm)

点间距(mm)

800(RGB)×480,WVGA

RGB垂直条状

0.2745×0.2745  [92PPI]

0.0915×0.2745

结构尺寸：

显示区域(mm)

可视区域(mm)

外观尺寸(mm)

外观厚度(mm)

219.6(H)×131.76(V)

221.6(H)×133.76(V)

235(H)×145.9(V)

5.24/5.59(Typ./Max.)mm

外观特征：

物理形状

风景肖像

宽高比

Shape Style

平面矩形

风景模式

15:9(H:V)

安装方式：

Side mounting holes(6-M2)on left,right bezel

其它详情：

重量

表面防护

表面处理

315g

雾面

友达液晶模组A101VW01V3光学特征

面板亮度

可视角度(L/R/U/D)

  反应时间(ms)

300  cd/m²(Typ.)

65/65/45/65(Typ.)(CR≥10)

  12/18(Typ.)(Tr/Td)

基本信息：

视角方向

工作模式

  对比度

6 o'clock

TN,常白显示，透射式

  500:1(Typ.)(透射)

色温

显示颜色

  白色色度

显示颜色：
          6638K

262K(6-bit)

  X:0.310;Y:0.330

白场变动：1.33/1.43(Typ./Max.)(9 points)

友达液晶模组A101VW01V3电子特征

翻转扫描：

翻转(水平/垂直)

工作频率：

60Hz

功率消耗：

2.64W(Typ.)

时序控制(T-CON):

Need external T-CON

友达液晶模组A101Vw01V3背光特征

灯管特征：

类型

位置

数量

形状

寿命(小时)

背光可换性

WLED

侧入式光源(底部)

3S11P

阵列

20K(Min)

WLED电气：

电压供应

电流供应

功率消耗

12.0V(Typ.)

220mA(Typ.)

2.64W(Typ.)

接口特征：

位置

背光驱动

类型

无

端子

接口详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

朝富

JT1025

2 pins

1 pcs

BLE-2PINS-AC

友达液晶模组A101VW01V3信号特征

驱动电气：

电压供应

电流供应

功率消耗

3.3/8.8/15/-7.0V(Typ.)(VCC/AVDD/VGH/VGL)

3/32.5/0.231/0.244mA(Typ.)(ICC/IDD/IGH/IGL)

-

信号逻辑电压：

O≤VIL≤0.3VCC;0.7VCC≤VIH≤VCC

接口特征：

位置

信号系统

类型

Parallel RGB(1ch,6-bit)

FPC

FPC详情：

品牌

型号

脚间距

Pin数量

数量

脚定义

0.5 mm

30 pins

2 pcs

友达液晶模组A101Vw01V3包装特征

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

20

1

520×340×250

10.00

0.0442
