面板品牌

友达(AUO)

面板型号

G101EAN02.1

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液品模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

227.72(W)×147.8(H)×4.8(D)mm

可视尺寸

-

表面处理

Hard coating

面板亮度

400  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式(

视角方向

全视角

反应时间

29(Typ.)(Tr+Td)ms

显示颜色

16.7M,50%NTSC

灯管类型

WLED,20K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

重量

195g(Max.)

面板应用

信号接口

LVDS(1 ch,8-bit),40 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作温度： -20～60℃;存储温度： -20～60℃

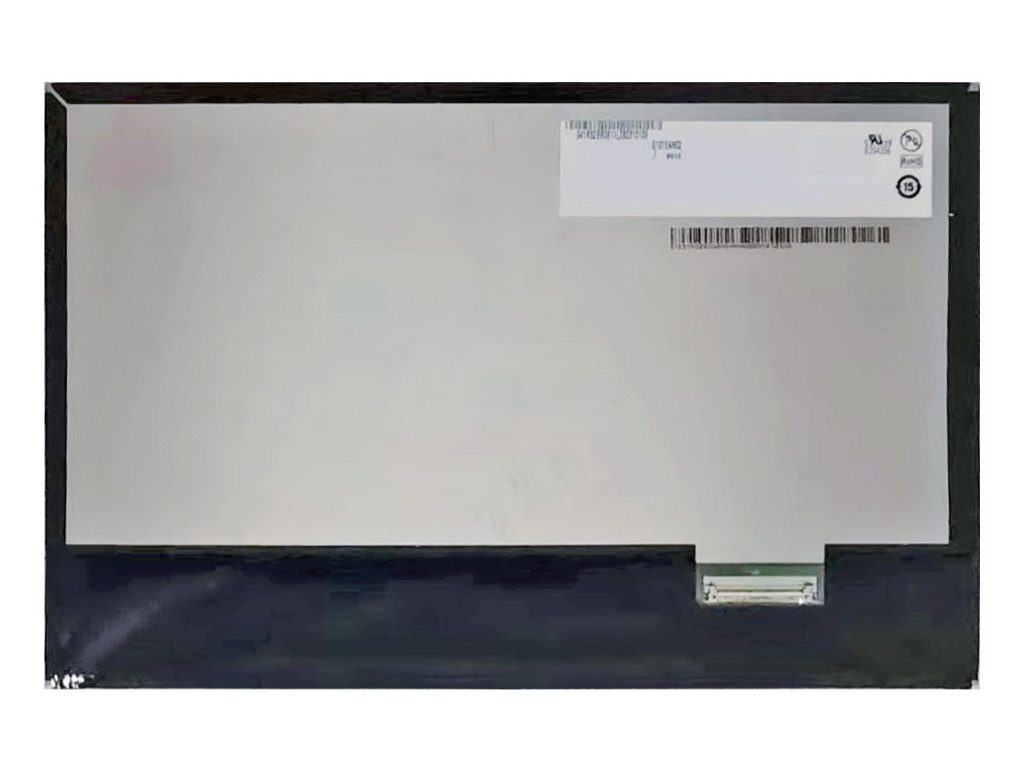

友达液晶模组G101EAN02 . 1结构特征

对角尺寸：

10.1"

像素特征：

像素数量

像素排列

点间距(H×V)

像素间距(H×V)

1280(RGB)×800,WXGA

RGB垂直条状

0.0565×0.1695mm

0.1695×0.1695 mm [149PPI]

结构尺寸：

显示区域(H×V)

开口区域(H×V)

外观尺寸(H×V)

外观厚度

216.96×135.6 mm

-

227.72×147.8 mm

2.67/4.8(Typ./Max.)mm

外观特征：

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

16:10

风景模式

-

其它参数：

重量

表面防护

表面处理

195g(Max.)

Hard coating

安装孔位：

Without

友达液晶模组G101EAN02 . 1光学特征

基本信息：

显示亮度

显示模式

对比度

400  cd/m²(Typ.)

AHVA,常黑显示，透射式

800:1(Typ.)(透射)

推荐视角

可视角度

响应时间

全视角

89/89/89/89(Typ.)(CR≥10)

29(Typ.)(Tr+Td)(ms)

色彩性能：

色温

支持颜色

白色坐标

6485K

16.7M(6-bit+Hi-FRC)

Wx:0.313;Wy:0.329

1931色域：

NTSC比值

sRGB覆盖率

Adobe RGB要盖率

47%

66%

49%

DCI-P3覆盖率

Rec.2020覆盖率

色域说明

49%

35%

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

亮度均匀性：

1.43(Max.)(5 points)?

友达液晶模组G101EAN02.1电子特征

帧频率：6

60Hz

翻转扫描：I

No

功率总耗：

3.45W(Max.

友达液晶模组G101EAN02 . 1光源特征

光源特征：

光源类型

位置

寿命(小时)

数量

形状

是否可换

WLED

侧入式光源

20K(Min.)

-

-

-

接口特征：

WLED驱动状态

物理类型

接口位置

含LED驱动器

包含在屏信号接口中

WLED驱动电气：

输入电压

输入电流

功率消耗

12.0±1.2V

189/204.2mA  (Typ.Max.)

2.27/245W(Typ./Max.)

友达液晶模组G101EAN02 . 1信号特征

信号电气：

输入电压

输入电流

功率消耗

3.3V(Typ.)

278.7/303mA(Typ./Max.)

0.92/1.0W(Typ./Max.)

接口特征：

信号类型

物理类型

接口位置

LVDS(1 ch,8-bit)

端子

背面

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

I-PEX

20765-040E-11A

1 pcs

40 pins

0.5 mm
