面板品牌

友达(AUO)

面板型号

G101EAN02.4

面板尺寸

10.1英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,149PPI

像素布局

RGB垂直条状

显示区域

216.96(W)×135.6(H)mm

外观尺寸

227.72(W)×147.8(H)×4.8(D)mm

可视区域

表面处理

Hard coating

面板亮度

400  cd/m²(Typ.)

对比度

800:1(Typ.)(TM)

可视角度

89/89/89/89(Typ.)(CR≥10)

工作模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

29(Typ.)(Tr+Td)ms

显示颜色

16.7M,45%NTSC

光源类型

WLED,20K小时，含LED驱动器

工作频率

60Hz

触摸屏

无触摸

面板重量

200g(Max.)

面板应用

信号接口

eDP(1 Lane),30 pins,端子

驱屏电压

3.3V(Typ.)

工作环境

工作：0～60℃;存储： -20～60℃

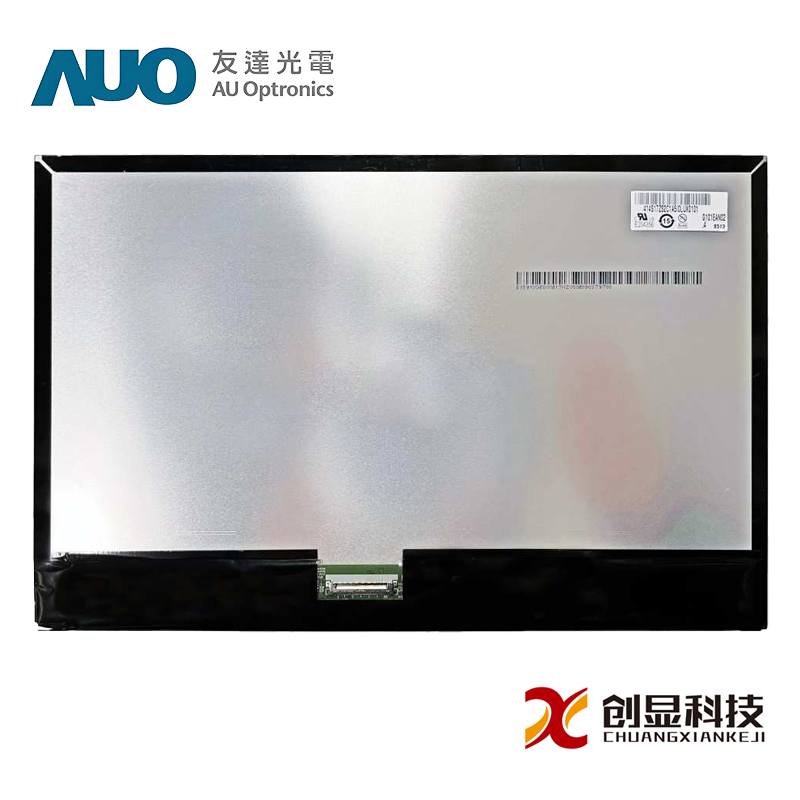

友达液晶模组G101EAN02.4结构详情

像素特征：

像素数量

1280(RGB)×800,WXGA

点间距

0.0565×0.1695mm(H×V)

像素布局

RGB垂直条状

像素间距

0.1695×0.1695mm(H×V)[149PPI]

结构尺寸：

显示区域

216.96×135.6mm(H×V)

可视区域

-

外观尺寸

227.72×147.8 mm(H×V)

外观厚度

2.67/4.8(Typ.Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

1:10(H:V)

外观形状

安装孔位：

Without

其它特征：

重量

200g(Max.)

表面处理

Hard coating

友达液晶模组G101EAN02 . 4光学详情

基本信息： i

面板亮度

400  cd/m²(Typ.)

对比度

800:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

光学模式

AHVA,常黑显示，透射式

视角方向

全视角

反应时间

29(Typ.)(Tr+Td)(ms)

色彩性能：

白色色度

Wx:0.313;Wy:0.329

显示颜色

16.7M(6-bit+Hi-FRC)

色温

6485K

亮度变动

1.43(Mx.)(5 points)

1931色域：

NTSC比值

47%

sRGB覆盖率

66%

Adobe RGB覆盖率

49%

DCI-P3覆盖率

49%

Rec.2020覆盖率

35%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

友达液晶模组G101EAN02.4电子详情

工作频率：

60Hz

翻转扫描：

No

功率消耗：

4.314W(Max.)

友达液晶模组G101EAN02.4背光详情

背光特征：

灯管类型

WLED

是否可换

-

灯管寿命

20K(Min.)小时

数量

灯管形状

位置

侧入式光源

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

含LED驱动器

驱动电气：

电压输入

12.0V(Typ.)

电流输入

222/252mA(Typ./Max.)

功耗

2.66/3.02W (Typ./Max.)

友达液晶模组G101EAN02 . 4信号详情

信号系统：

eDP(1 Lane)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

357.6/388.8mA (Typ./Mx.)

功耗

1.18/1.29W(Typ.Max.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚即数

数量

接口定义

信盛精工

MSAK24025P30

0.5 mm

30 pins

1 pcs

EDP-30P1L-030A

友达液晶模组G101EAN02.4包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

纸箱

40

1

484×328×257

N/A

0.0408

空运卡板

1200

30

1150×980×1417

N/A

1.5970

海运卡板

1680

42

1150×980×2063

N/A

2.3250

海运HQ卡板

1920

48

1150×980×2320

N/A

2.6146
