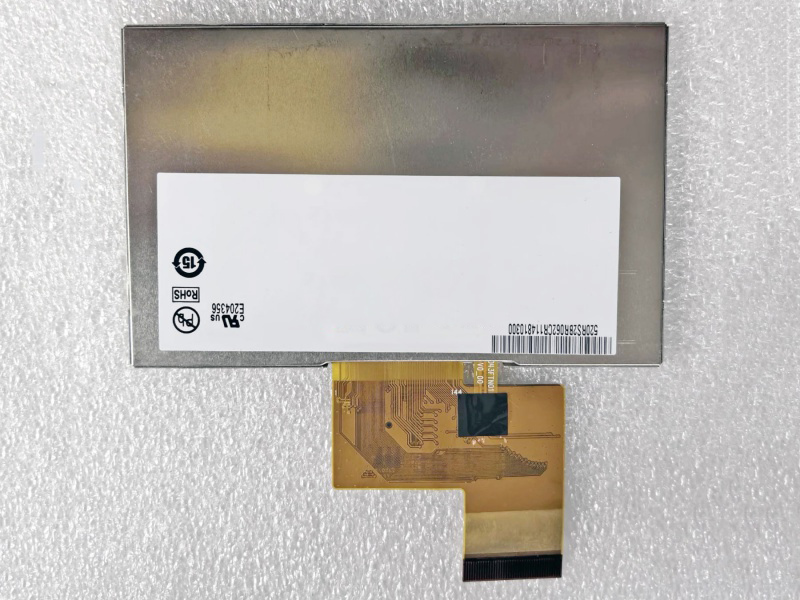

面板品牌

友达（AUO）

面板型号

G043FTN01.0

面板尺寸

4.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

480(RGB)×272,WQVGA,128PPI

像素布局

RGB垂直条状

显示区域

95.04(W)×53.856(H) mm

外观尺寸

105.5(W)×67.2(H)×3.1(D) mm

开口区域

100.8(横)×58.76(竖) mm

表面处理

雾面

显示亮度

550 cd/m² (Typ.)

对 比 度

400:1 (Typ.) (透射)

推荐视角

6 o'clock

响应时间

15/20 (Typ.)(Tr/Td) ms

可视角度

80/80/55/65 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

支持颜色

16.7M ，50% NTSC

光源类型

WLED，30K小时，无驱动

重量

44.0g (Typ.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

40 pins Parallel RGB ,FPC

电压供应

3.3V (Typ.)

应用环境

工作温度:-20 ~ 70 °C；存储温度:-30 ~ 80 °C

像素特征：

分辨率

480(RGB)×272,WQVGA

像素配置

RGB垂直条状

点间距(W×H)

0.066×0.198 mm

像素间距(W×H)

0.198×0.198 mm [128PPI]

物理尺寸：

显示尺寸

95.04(W)×53.856(H) mm

外观尺寸

105.5(W)×67.2(H) mm

可视尺寸

100.8(W)×58.76(H) mm

外观厚度

2.9 (Typ.) mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观样式

-

其它细节：

重量

44.0g (Typ.)

表面处理

雾面

基础信息：

亮度

550 (Typ.)

对比度

400:1 (Typ.) (透射)

最佳角度

6 o'clock

响应速度

15/20 (Typ.)(Tr/Td) ms

可视角度

80/80/55/65 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

色彩性能：

色度

Wx:0.305;Wy:0.330

颜色数量

16.7M (6-bit + Hi-FRC)

色温

6914K

白场变动

1.33/1.43 (9 points)

1931色域：

NTSC比值

53%

sRGB覆盖率

74%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

色域说明

sRGB (Rec.709,BT.709),Rec.2020 (BT.2020)

友达液晶模组G043FTN01.0 电子详情

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

0.39W (Typ.)

时序控制(T-CON)：

Embedded T-CON

友达液晶模组G043FTN01.0 信号详情

信号电气：

输入电流

18/25mA

输入电压

3.3V (Typ.)

功率消耗

59.4/82.5mW

信号接口

Parallel RGB

逻辑电压：0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

-

类型

FPC

接口详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5 mm

40 pins

1 pcs

友达液晶模组G043FTN01.0 发光详情

光源特征：

灯管类型

WLED

数量

-

位置

侧入式光源

可换性

-

灯管形状

-

灯管寿命

30K (Typ.) 小时

灯管电气：

输入电压

25.65/27.9V

输入电流

11mA (Typ.)

功率消耗

0.31W (Max.)

接口特征：

位置

-

类型

包含在屏信号接口中

灯管驱动：

无

友达液晶模组G043FTN01.0 包装详情

包装类型

片/包装

箱数 ?

包装长宽高 (mm)

毛重 (Kgs)

体积 (m³)

备注

纸箱

150

1

520×240×250

11.40

0.0312
